虹吸排水形成原理：利用屋面與地面高差產生的能量，在屋面積水達到一定高度時，使得管道內不進入空氣，以滿管流狀態（即虹吸狀態）排水時產生負壓，管道內形成抽吸作用將雨水迅速排掉。

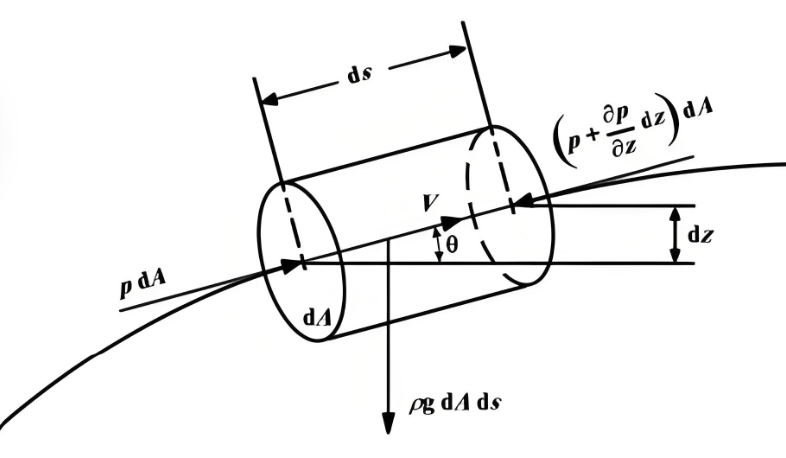

虹吸排水實現：基于形成原理，利用“伯努利”方程，經過周密計算，有效控制和平衡管道內雨水的流速、壓力，使得雨水管道在短時間內達到滿管流狀態（即虹吸狀態），快速將雨水排出室外。

一、虹吸排水系統原理

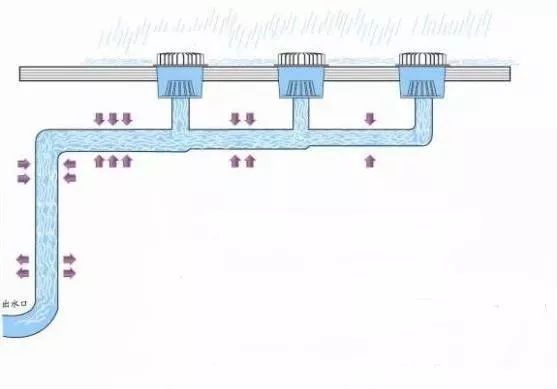

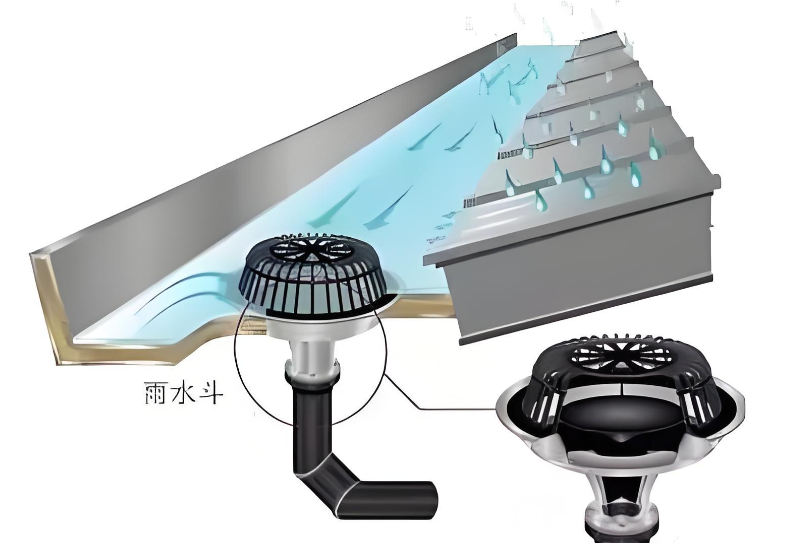

虹吸屋面雨水排放系統采用特殊設計的雨水斗，使雨水在很淺的天溝水深下，即可在管道中形成滿流狀態。利用建筑物的高度和落水具有的勢能，在管道中造成局部真空，使雨水斗及水平管內的水流獲得附加的壓力而形成虹吸現象。利用虹吸作用，極大地加快水在排水管內的流速，快速排放屋面雨水。

二、虹吸排水系統組成

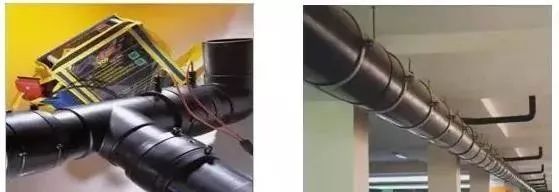

虹吸式屋面雨水排水系統由防漩渦雨水斗、雨水懸吊管、雨水立管、埋地管、雨水出戶管、45度彎頭、偏心異徑短束節、Y型順水三通以及一些輔料組成（管道設計必須滿足當?shù)貒乙?guī)范并能抵抗正、負壓力的管道系統均可用于虹吸系統排水管道。比如ABS、PVC、HDPE、PP、 銅管、鋼管和鑄鐵管都大量成功地用于UV系統）。

三、虹吸排水系統演示

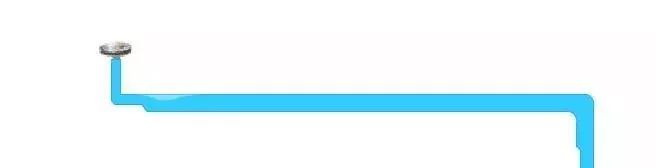

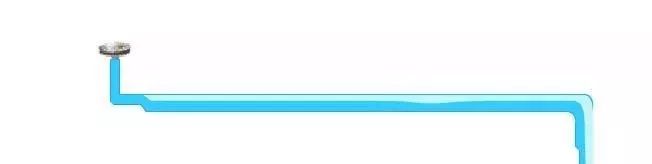

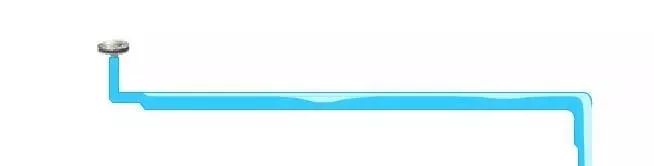

降雨初期，雨量一般較小，懸吊管內是一有自由液面的波浪流→→隨著降雨量的增加，管內逐漸呈現脈動流，拔拉流→→降雨量再增大，系統出現間歇式虹吸現象,出現滿管氣泡流和滿管汽水混合流,并逐步趨于穩定→→降雨量進一步增大，系統達到設計狀態，出現水的單向流狀態,穩定且全面的系統虹吸形成；具體形成的圖如下：



↓↓



↓↓



↓↓
